Q41F46襯氟球閥

產品概況

產品型號：Q41F46
公稱通徑：DN15~250mm，NPS1/2"~10"
公稱壓力：PN1.0~1.6MPa
驅動方式：手動、蝸輪轉動、氣動、電動
主體材質：HT250、WCB、CF8、CF8M、CF3、CF3M
設計規范：GB/T 12237，API 6D標準

Q41F46襯氟球閥產品詳情

一、Q41F46襯氟球閥概述

百鋼閥門集團生產銷售的Q41F46襯氟球閥是用帶圓形通孔的球體作啟閉件，球體隨閥桿繞閥體中心線旋轉以實現閥門開啟和關閉。本廠球閥系列為Q41型，為對開二片結構形式。

1、采用特殊的模壓工藝，使密封面致密良好，加之V型PTFE填料組合使閥門達到零泄漏。

2、球體與閥桿鑄為一體，杜絕了由于壓力變化引起閥桿沖出承壓件內的可能性，根本保證使用中的安全性。

3、采用全塑料襯里工藝，耐介質的強腐蝕。

二、Q41F46襯氟球閥驅動方式

手動襯氟球閥、蝸輪轉動襯氟球閥、氣動襯氟球閥、電動襯氟球閥

三、Q41F46襯氟球閥主要零部件材料表

序號	零件名稱	灰鑄鐵	鑄鋼	不銹耐酸鑄鋼		超低碳不銹耐酸鑄鋼
		Z	C	P	R	PL	RL
1	閥體/閥蓋	HT250	WCB	CF8	CF8M	CF3	CF3M
2	球體/閥桿	WCB		CF8	CF8M	CF3	CF3M
3	襯里/閥座	PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO
4	填料壓蓋	WCB		CF8	CF8M	CF3	CF3M
5	填料	PTFE(F4)		PTFE(F4)		PTFE(F4)
6	支架	35		1Cr18Ni9Ti		1Cr18Ni9Ti
7	螺栓	35		Cr17Ni2		1Cr18Ni2
8	緊固螺母	45		0Cr18Ni9		0Cr18Ni9
9	操作手柄	WCB		WCB		WCB

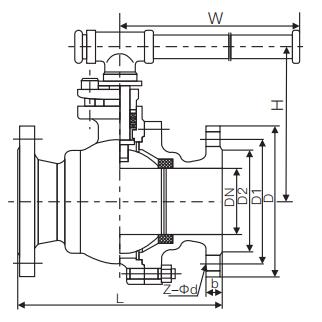

四、Q41F46襯氟球閥主要外形和連接尺寸

公稱通徑		L	D	D1	D2	f	b	Z-φd
DN(mm)	NPS(inch)	L	PN1.0MPa
15	1/2	130	95	65	45	2	14	4-φ14
20	3/4	140	105	75	55	2	16	4-φ14
25	1	150	115	85	65	2	16	4-φ14
32	5/4	165	135	100	78	2	18	4-φ18
40	3/2	180	145	110	85	3	18	4-φ18
50	2	200	160	125	100	3	20	4-φ18
65	5/2	220	180	145	120	3	20	4-φ18
80	3	250	195	160	135	3	22	4-φ18
100	4	280	215	180	155	3	22	8-φ18
125	5	320	245	210	185	3	24	8-φ18
150	6	360	280	240	210	3	24	8-φ23
200	8	457	335	295	265	3	26	8-φ23
250	10	533	390	350	320	3	28	12-φ23
PN1.6MPa
15	1/2	130	95	65	45	2	14	4-φ14
20	3/4	130	105	75	55	2	16	4-φ14
25	1	140	115	85	65	2	16	4-φ14
32	5/4	165	135	100	78	2	18	4-φ18
40	3/2	165	145	110	85	3	18	4-φ18
50	2	203	160	125	100	3	20	4-φ18
65	5/2	222	180	145	120	3	20	4-φ18
80	3	241	195	160	135	3	22	8-φ18
100	4	305	215	180	155	3	24	8-φ18
125	5	356	245	210	185	3	26	8-φ18
150	6	394	280	240	210	3	28	8-φ23
200	8	457	335	295	265	3	30	12-φ23

溫馨提示：

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的Q41F46襯氟球閥性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。
