H42W不銹鋼立式止回閥

產品概況

產品型號：H42W
公稱通徑：DN40～200mm
公稱壓力：PN1.6~2.5MPa
適用溫度：≤200
適用介質：腐蝕性介質、弱腐蝕介質
主要材質：鉻鎳鈦不銹鋼、鉻鎳鉬鈦不銹鋼
設計標準：API6D、JB/T8937、API594
結構長度：API594、JB/T8937
連接標準：ASME B16.5、GB/T 9113、JB/T 79、HG/T 20592
壓力試驗：API 598、GB/T 13927、JB/T 9092
壓力-溫度等級：ASME B16.34 、GB/T12224

H42W不銹鋼立式止回閥產品詳情

H42W不銹鋼立式止回閥產品概述

百鋼閥門集團生產銷售的H42W不銹鋼立式止回閥正常處于關閉狀態，由于管線中進口端介質的壓力作用，而克服彈簧阻力使閥門開啟。當進口端介質壓力低于出口端時，彈簧將閥芯推向閥座而使閥門關閉，阻止介質逆流，故起止回作用。本閥門由于采用彈簧支撐閥芯，故采用立式安裝或臥式裝均可。

H42W不銹鋼立式止回閥材料表

型號	PN	工作壓力/Mpa	適用溫度/℃	適用介質	材料
型號	PN	工作壓力/Mpa	適用溫度/℃	適用介質	閥體、閥瓣	導向閥	密封面
H42W-16P	16	1.6	≤200	腐蝕性介質	鉻鎳鈦不銹鋼	鉻鎳鈦不銹鋼	鉻鎳鈦不銹鋼
H42W-25R	25	2.5	≤200	弱腐蝕介質	鉻鎳鉬鈦不銹鋼	鉻鎳鉬鈦不銹鋼	鉻鎳鉬鈦不銹鋼

H42W不銹鋼立式止回閥性能規范

技術參數		壓力等級
技術參數		16	20	25	32	35	40	45	50	60	70
工作壓力（Mpa）		≤16	≤20	≤25	≤32	≤35	≤40	≤45	≤50	≤60	≤70
試驗壓力（M）	強度	24	30	37.5	48	52.5	60	67.5	75	90	105
試驗壓力（M）	密封	17.6	22	27.5	35.2	38.5	44	49.5	55	66	77

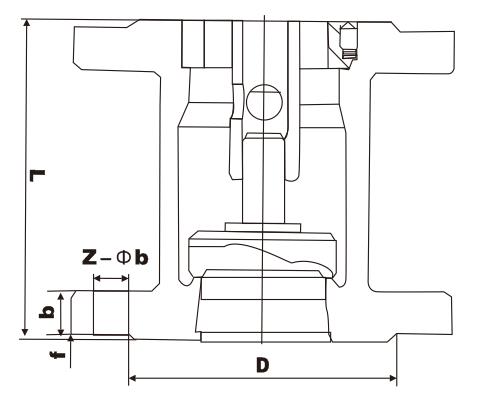

H42W不銹鋼立式止回閥主要外形尺寸1.6Mpa

型號	公稱通徑DN	主要連接尺寸尺寸
型號	公稱通徑DN	L	D	D 1	D 2	D 6	b	f	f 1	Z-φd	H
H42W-16PH42W-16R	40	200	145	110	85	-	16	2	-	4-18	95
	50	230	160	125	100	-	16	2	-	4-18	105
	65	290	180	140	120	-	18	2	-	4-18	120
	80	310	195	165	135	-	20	3	-	8-18	130
	100	350	215	180	155	-	20	3	-	8-18	140
	125	400	245	210	185	-	22	3	-	8-12	155
	150	480	280	240	210	-	24	3	-	8-23	180
	200	600	335	295	265	-	26	3	-	12-23	215

2.5Mpa

型號	公稱通徑 DN（mm）	尺寸
型號	公稱通徑 DN（mm）	L 1	L 2	L 3	D	D1	D2	b	f	Z-Φ
H42W-25PH42W-25R	15	-	85	85	95	65	45	16	-	4-Φ14
	20	-	95	95	105	75	55	16	-	4-Φ14
	25	-	100	105	115	85	65	16	-	4-Φ14
	32	-	105	150	135	100	78	16	-	4-Φ14
	40	-	115	160	145	110	88	18	-	4-Φ14
	50	140	125	170	160	125	100	20	3	4-Φ14
	65	160	145	180	180	145	120	22	3	8-Φ18
	80	185	155	200	195	160	135	22	3	8-Φ18
	100	210	210	210	230	190	160	24	3	8-Φ23
	125	-	275	275	275	220	188	28	3	8-Φ25
	150	300	225	300	300	250	218	30	3	8-Φ25
	200	380	380	380	360	310	278	34	3	12-Φ25

溫馨提示：

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的H42W不銹鋼立式止回閥性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。
