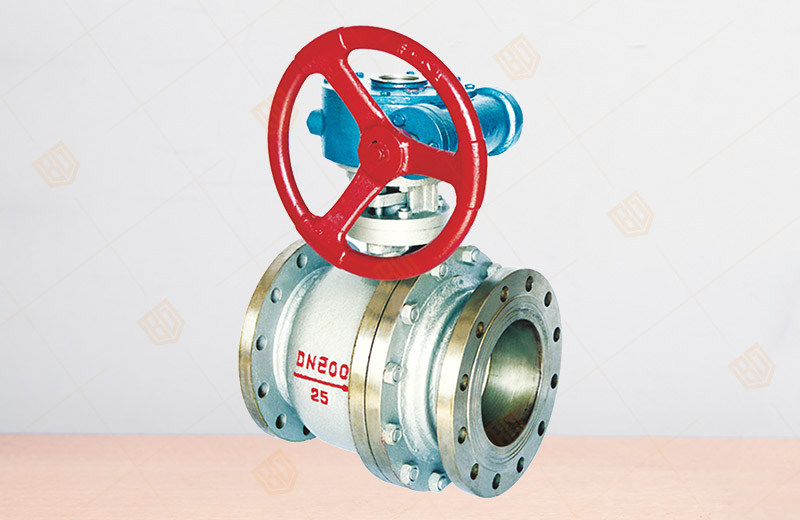

Q341F-25蝸輪液化氣球閥

產品概況

產品型號：Q341F-25
公稱通徑：DN15~800mm
公稱壓力：PN1.0~2.5MPa
主要材質：WCB、1Cr13
工作溫度：-29-150℃
適用介質：液化石油氣、天然氣

Q341F-25蝸輪液化氣球閥產品詳情

Q341F-25蝸輪液化氣球閥概述：

百鋼閥門集團生產銷售的Q347F-16C/25/40蝸輪液化氣球閥關閉件球體繞閥體中心線作旋轉來達到開啟、關閉的一種閥門，密封件嵌于閥座內，金屬閥座尾端設有彈簧，當密封面磨損或者燒毀時，在彈簧作用下推動閥座與球體形成金屬密封。當閥門中腔介質壓力超過彈簧預緊力，出口端閥座后退脫離球體，達到自動泄壓效果，泄壓后閥座自動復位，適用于水、溶劑、酸和天然氣等一般工作介質，而且還適用于工作條件惡劣的介質，如氧氣、過氧化氫、甲烷和、乙烯等，在各行業得到廣泛的應用。

Q341F-25蝸輪液化氣球閥結構特點：

1、閥座密封結構
       閥座采用前密封設計結構，此結構具有雙向密封和中腔自動泄壓功能。鑲嵌有密封材料的密封座是浮動，它由彈簧加載，在關閉位置時，密封面始終與球體保持緊密接觸，確保閥門在高、低壓差下均能達到泄漏密封。
2、自動泄壓結構
       當中腔壓力出現異常升高現象時，單密封結構的球閥具有自動泄壓功能，而雙密封結構的球閥則有閥體上的附加泄壓裝置進行泄壓。
3，密封的緊急救護功能
       閥門設計有輔助的閥座緊急密封系統。一旦密封面受損，可以通過輔助密封系統注射相應的密封劑進行緊急救護，必要時候也可以通過輔助系統對閥座區域進行沖洗潤滑等。
4、防靜電裝置
       當操作閥門時，由于球體閥座之間摩擦，會產生靜電電荷并聚積在球體行。為防止產生靜電火花，特在閥門上設置防靜電裝置，把產生的靜電導出。
5、防火結構
       固定球閥閥座采用創新結構，當發生火災時，非金屬密封面材料燒毀時，金屬環利用彈簧的彈力推動閥座與球體吻合密封，從而阻止火勢蔓延和介質外流。（防火結構設計符合API607，JB/T6899和BS755）,
6、全通徑結構及縮徑結構
       為滿足用戶需求，遠一公司球閥有全通徑系列和縮徑系列，全通徑球閥的管道內徑與管道內徑一致，便于清掃等，縮徑球閥重量輕，其流體阻力僅為相同口徑截止閥一部分，前景較為廣闊。
7、閥體的泄放裝置
       可根據客戶裝置要求，球閥的閥體上安裝排泄閥。一旦閥門的兩端被封閉，閥腔內的積壓可通過閥體的排泄閥進行排放泄壓。

Q341F-25蝸輪液化氣球閥主要零件材料:

閥體	閥桿	閥球	密封面	墊片	填料	工作溫度	適用介質
WCB	1Cr13	1Cr13	1Cr13 司太立合金本體材料	柔性石墨不銹鋼加柔性石墨 08軟鋼 F304 F316	柔性石墨編結石墨	-29-150℃	液化石油氣、天然氣
WC6	15CrMo	15CrMo				-29-150℃
WC9	25Cr2MoV	25Cr2MoV				-29-150℃
LCB	304	304				--29-150℃
CF8	304	304				-29-150℃	液化石油氣、天然氣
CF3	304L	304L
CF8M	316	316
CF3M	316L	316L

Q341F-25蝸輪液化氣球閥主要連接尺寸及重量（國標）

公稱通徑	標準值								參考值				重量
	L		D	D1	D2	b	f	Z-Φd	H1	H2	H3	H4	重量
	法蘭	對焊	D	D1	D2	b	f	Z-Φd	H1	H2	H3	H4	Q47F	Q347F
mm	PN1.0（Mpa）
15	108	165	95	65	46	14	2	4-Φ14	145		210	346	4.5
20	117	190	105	75	56	16	2	4-Φ14	152		220	352	5.5
25	127	216	115	85	65	16	2	4-Φ14	162		235	364	7
32	140	229	140	100	76	18	2	4-Φ18	175		255	382	11.5
40	165	241	150	110	84	18	2	4-Φ18	188		280	406	17
50	178	292	165	125	99	20	2	4-Φ18	205	228	308	430	22	31
65	190	330	185	145	118	20	2	4-Φ18	222	248	340	460	28	39
80	203	356	200	160	132	20	2	8-Φ18	242	270	380	494	41	52
100	229	432	220	180	156	22	2	8-Φ18	265	294	430	538	48	71
125	346	508	250	210	184	22	2	8-Φ18		322	490	588		103
150	394	559	285	240	211	24	2	8-Φ23		358	560	644		180
200	457	660	340	295	286	24	2	8-Φ23		406	640	704		290
250	533	787	395	350	319	26	2	12-Φ23		468	730	766		400
300	610	838	445	400	370	26	2	12-Φ23		538	830	830		540
350	686	889	505	460	429	26	2	16-Φ23		610	940	922		734
400	762	991	565	515	480	26	2	16-Φ26		682	1060	1020		1005
450	864	1092	615	565	530	28	2	20-Φ26		755	1180	1114		1372
500	914	1194	670	620	582	28	2	20-Φ26		832	1300	1204		1880
600	1450	1394	780	725	682	34	2	20-Φ30		922	1420	1290		2648
700	1650	1549	895	840	794	34	2	24-Φ30		1015	1540	1375		3828
800	1850	1778	1015	950	901	36	2	24-Φ34		1110	1650	1448		5462
PN1.6（MPa）
15	108	165	95	65	46	14	2	4-Φ14	145		210	346	4.5
20	117	190	105	75	56	16	2	4-Φ14	152		220	352	5.5
25	127	216	115	85	65	16	2	4-Φ14	162		235	364	7
32	140	229	140	100	76	18	2	4-Φ18	185		255	382	11.5
40	165	241	150	110	84	18	2	4-Φ18	188		280	406	17
50	178	292	165	125	99	20	2	4-Φ18	205	228	308	430	22	31
65	190	330	185	145	118	20	2	4-Φ18	222	248	340	460	28	39
80	203	356	200	160	132	20	2	8-Φ18	242	270	380	494	41	52
100	229	432	220	180	156	22	2	8-Φ18	265	294	430	538	58	71
125	356	508	25	210	184	22	2	8-Φ18		322	490	588		103
150	394	559	285	240	211	24	2	8-Φ23		358	560	644		182
200	457	660	340	295	266	24	2	12-Φ23		406	640	704		292
250	533	787	405	355	319	26	2	12-Φ26		468	730	766		404
300	610	838	460	410	370	28	2	12-Φ26		538	830	830		545
350	686	889	520	470	429	30	2	16-Φ26		610	940	922		745
400	762	991	580	525	480	32	2	16-Φ30		682	1060	1020		1020
450	864	1092	640	585	548	34	2	20-Φ30		755	1180	1114		1392
500	914	1194	715	650	609	36	2	20-Φ34		832	1300	1204		1910
600	1450	1394	840	770	720	38	2	20-Φ36		922	1420	1290		2688
700	1650	1549	910	840	794	40	2	24-Φ36		1015	1540	1375		3878
800	1850	1778	1025	950	901	42	2	24-Φ39		1110	1650	1448		5522
PN2.5（MPa）
15	140	165	95	65	46	14	2	4-Φ14	150		218	354	4
20	152	190	105	75	56	14	2	4-Φ14	158		228	360	5
25	165	216	115	85	65	16	2	4-Φ14	166		245	374	7.5
32	178	229	140	100	76	18	2	4-Φ18	180		265	392	11.5
40	190	241	150	110	84	18	2	4-Φ18	195		290	416	16
50	216	292	165	125	99	20	2	4-Φ18	216	240	320	442	21	30
65	241	330	185	145	118	22	2	8-Φ18	234	260	355	475	28	39
80	283	356	200	160	132	24	2	8-Φ18	252	280	394	508	41	52
100	305	432	235	190	156	24	2	8-Φ23	278	308	445	552	58	72
125	381	508	270	220	184	26	2	8-Φ26		345	512	610		104
150	403	559	300	250	211	28	2	8-Φ26		390	592	686		180
200	502	660	360	310	274	30	2	12-Φ26		455	690	754		284
250	568	787	425	370	330	32	2	12-Φ30		528	790	826		390
